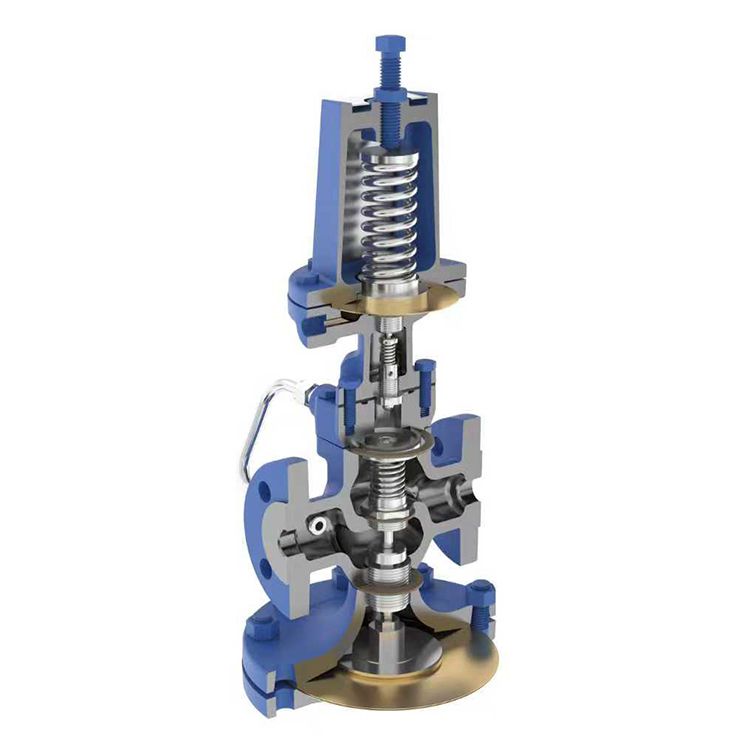

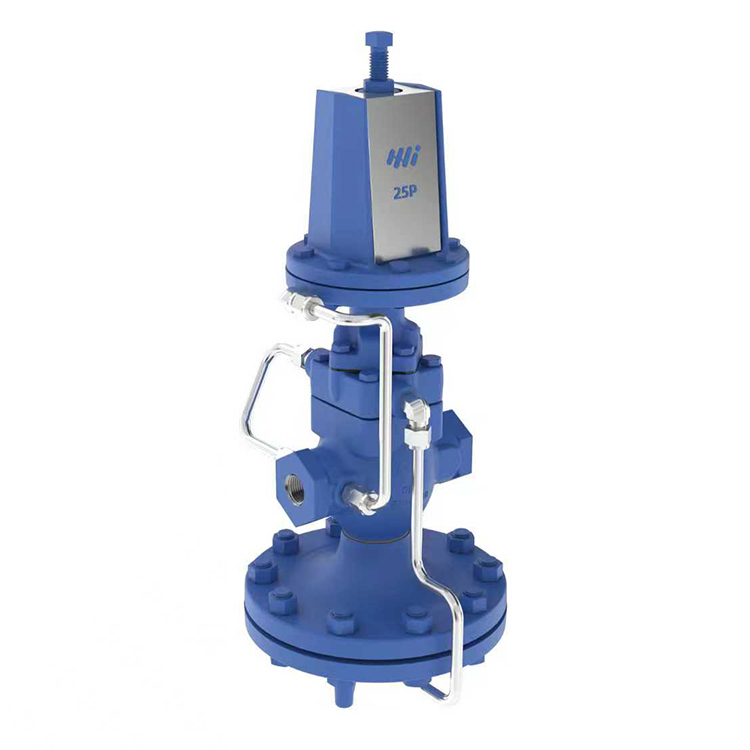

25P为自作用导阀型减压阀，通过外部压力感应管感应下游压力，调节主阀开度并维持压力稳定。在下游无负荷时，阀可关闭。
25P为自作用导阀型减压阀，通过外部压力感应管感应下游压力，调节主阀开度并维持压力稳定。在下游无负荷时，阀可关闭。

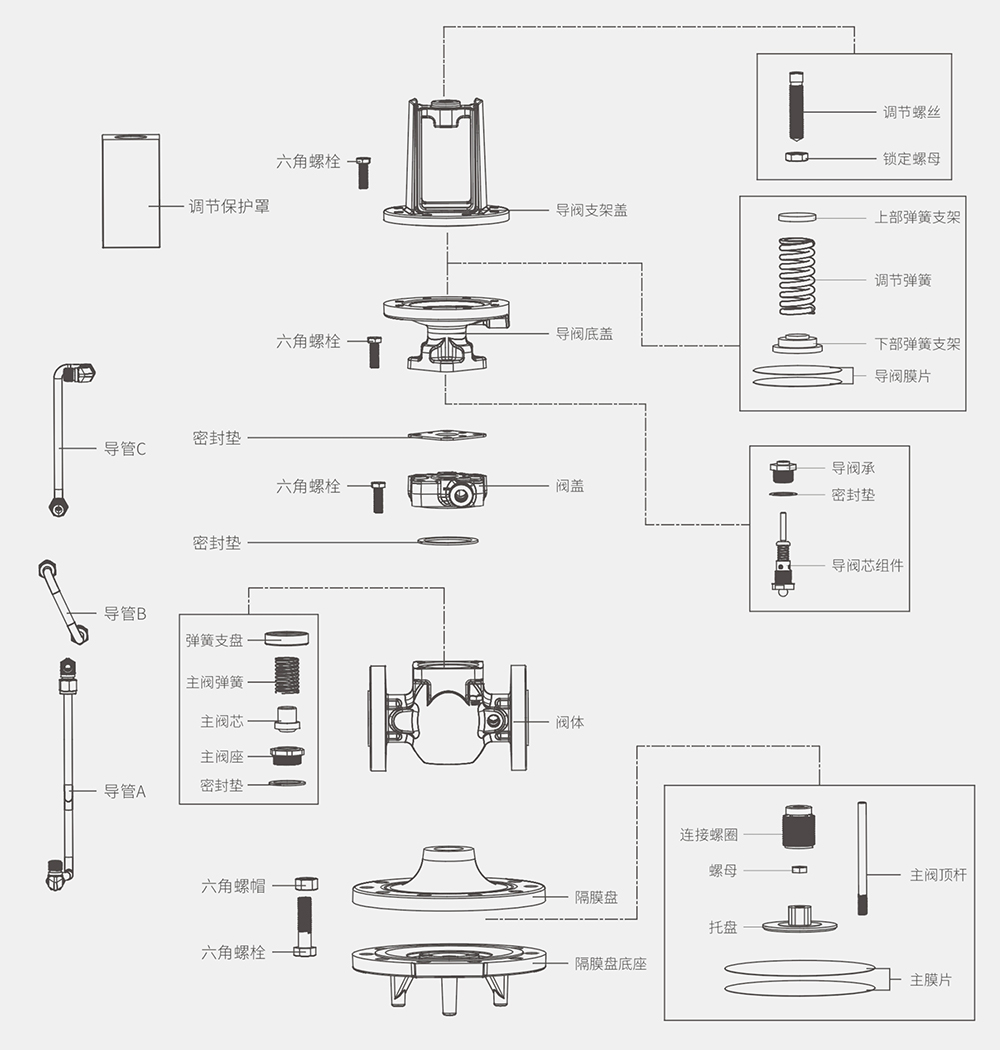

| 限制条件(球墨) | ● 设计压力(PMA):21bar ● 最大工作压力(PMO):17.2bar ● 最大工作温度(TMO):232°C |
| 下游压力范围 | 提供三种不同颜色的弹簧，以控制下游压力: ● 黄色:0.2bar-2.1bar ● 蓝色:1.4bar-7.0bar ● 红色:5.6bar-14.0bar |
| 材料表 | ● 阀体、阀盖:QT400-18 ● 主阀座、导阀座:马氏体不锈钢 ● 主阀瓣、导阀芯:马氏体不锈钢 ● 压力调节弹簧:硅铬弹簧钢 ● 其它内件:不锈钢 |
流量
下表所示为阀门全开时Cv值，用于安全阀选型。
Cv值
| 口径 | 1/2″ | 3/4″ | 1″ | 11/4″ | 1/2″ | 2″ | 21/2″ | 3″ | 4″ | 5″ |
| Cv | 3.48 | 6.5 | 10.5 | 14 | 20 | 35 | 56 | 74 | 115 | 123 |
转换公式:Cv(US)=Kvx1.156

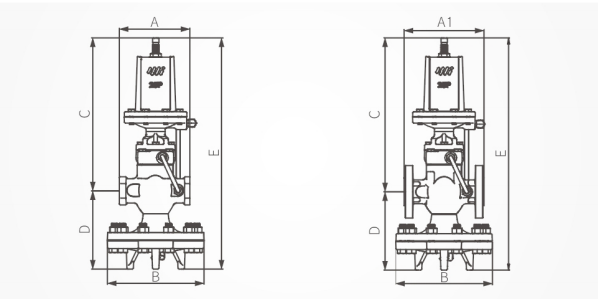

尺寸/重量(近似)mm和Kg
| 型号 | 25P | ||||||||||
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | |
| A(mm) | 140 | 152 | 184 | 216 | / | ||||||
| A1(mm) | 160 | 166 | 205 | 216 | 240 | 288 | 316 | 361 | 400 | ||
| B(mm) | 193 | 219 | 269 | 346 | 397 | ||||||
| C(mm) | 309 | 322 | 338 | 297 | 294 | 325 | |||||
| D(mm) | 157 | 171 | 179 | 208 | 354 | 367 | 410 | ||||
| E(mm) | 466 | 479 | 501 | 546 | 651 | 661 | 735 | ||||
| 重量(Kg) | 螺纹 | 11 | 10.5 | 14 | 16.5 | 16 | 26 | / | |||
| 法兰 | 12 | 12.5 | 16 | 19 | 20.5 | 31.5 | 63 | 75 | 112 | 132 | |

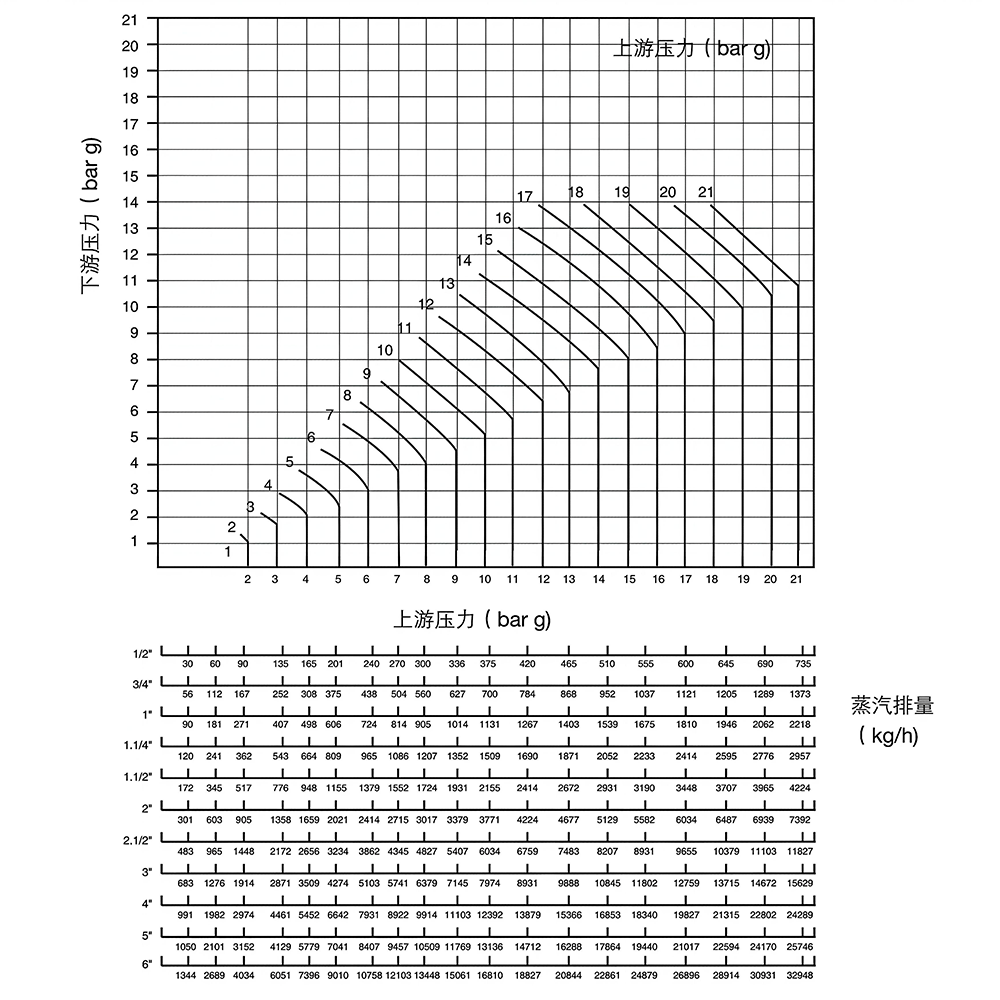

25P减压阀蒸汽流量图
注:本图仅供参考，对于关键应用，建议通过CV值计算选型，建议实际工况的计算CV值，介于阀门全CV值的20%-80%之间。此流量表是以装上外部感应管为基准的。如不装外部感应管，流量有所减小。在下游压力很低的工况，流量减小最大可达30%。
如何使用流量图
通过以下饱和蒸汽和过热蒸汽的两个例子来解释如何使用此流量图。
饱和蒸汽
流量5000kg/h，压力从8 bar减至5 bar。
从上游压力8bar与下游压力5bar的支点垂直向下，找满足流量条件的口径，可得80mm的阀是最小可满足需要的口径。
由于过热蒸汽的比容较高，所以需将图中查得的数据加以修正。过热55°C(100°F)的修正系数为0.95，过热110°C(200°F)的修正系数为0.9。因此，80mm阀，若蒸汽过热55°C，则流量为5900×0.95=5600kg/h,仍可足够满足所需5000kg/h。
